In een tijdperk waarin batterijtechnologie de innovatie in elektrische voertuigen (EV’s), duurzame energiesystemen en draagbare elektronica stimuleert, is het begrijpen van de State of Charge (SoC) en State of Health (SoH) van batterijen essentieel. Deze statistieken verbeteren niet alleen de prestaties van de batterij, maar dragen ook bij aan de veiligheid en een lange levensduur. Deze blog gaat dieper in op de betekenis van SoC en SoH en biedt uitgebreide methoden om deze te berekenen.
Wat is State of Charge (SoC)?
SoC vertegenwoordigt het huidige laadniveau van een batterij als percentage van de nominale capaciteit. Als een lithium-ionbatterij met een capaciteit van 100 Ah bijvoorbeeld nog 50 Ah over heeft, is de SoC 50%. SoC is om verschillende redenen cruciaal:
1. Prestatiemanagement
Door SoC te begrijpen, kunnen gebruikers de batterijprestaties optimaliseren. Bij elektrische voertuigen kan het handhaven van een optimaal SoC-bereik (meestal tussen 20% en 80%) de rijefficiëntie verbeteren en het bereik van het voertuig vergroten. Veel EV's zijn voorzien van batterijbeheersystemen (BMS) die het uitgangsvermogen aanpassen op basis van SoC om soepele prestaties te garanderen en diepe ontladingen te voorkomen.
2. Levensduur van de batterij
De levensduur van een batterij hangt nauw samen met hoe goed SoC wordt beheerd. Frequente diepe ontladingen (minder dan 20% SoC) en overladen (meer dan 80% SoC) kunnen leiden tot versnelde veroudering van de batterij en capaciteitsverlies. Door de batterij binnen het ideale SoC-bereik te houden, kan de levensduur ervan aanzienlijk worden verlengd, waardoor deze in de loop van de tijd een groter aantal oplaadbeurten kan doorstaan.
3. Veiligheidsoverwegingen
Het monitoren van SoC is van cruciaal belang om gevaarlijke situaties te voorkomen. Overladen kan leiden tot thermische overbelasting, waarbij de temperatuur van de batterij ongecontroleerd stijgt, wat mogelijk brand of explosies kan veroorzaken. Omgekeerd kan het te veel ontladen van een batterij tot onomkeerbare schade leiden. Systemen die SoC in realtime monitoren, helpen deze risico's te beperken.
Wat is de gezondheidstoestand (SoH)?
SoH weerspiegelt de algehele staat van een batterij in vergelijking met de optimale staat wanneer deze nieuw is. Het omvat verschillende factoren, waaronder capaciteit, interne weerstand en efficiëntie. SoH wordt doorgaans uitgedrukt als een percentage, waarmee wordt aangegeven hoeveel van de oorspronkelijke capaciteit overblijft.
1. Gezondheidsmonitoring
Regelmatige beoordeling van SoH maakt proactief onderhoud mogelijk. Door SoH in de loop van de tijd te volgen, kunnen gebruikers degradatietrends identificeren en corrigerende maatregelen nemen voordat de batterij defect raakt. In kritieke toepassingen zoals de ruimtevaart of medische apparatuur is vroege detectie van gezondheidsproblemen bijvoorbeeld van cruciaal belang om de operationele betrouwbaarheid te garanderen.
2. Levensduur voorspellen
SoH dient als een belangrijke indicator voor het voorspellen van de resterende capaciteit en de gebruiksduur (RUL) van een batterij. Geavanceerde modellen kunnen de SoH schatten met behulp van historische prestatiegegevens en huidige gezondheidsstatistieken, wat cruciaal is voor het beheer van inventaris en het plannen van onderhoud in industriële toepassingen.
3. Operationele efficiëntie
Door SoH te begrijpen, kunnen gebruikers hun gebruikspatronen aanpassen op basis van de staat van de batterij. Als SoH een aanzienlijk capaciteitsverlies aangeeft, kunnen gebruikers ervoor kiezen om toepassingen met een hoog verbruik te beperken om onverwachte afsluitingen te voorkomen.

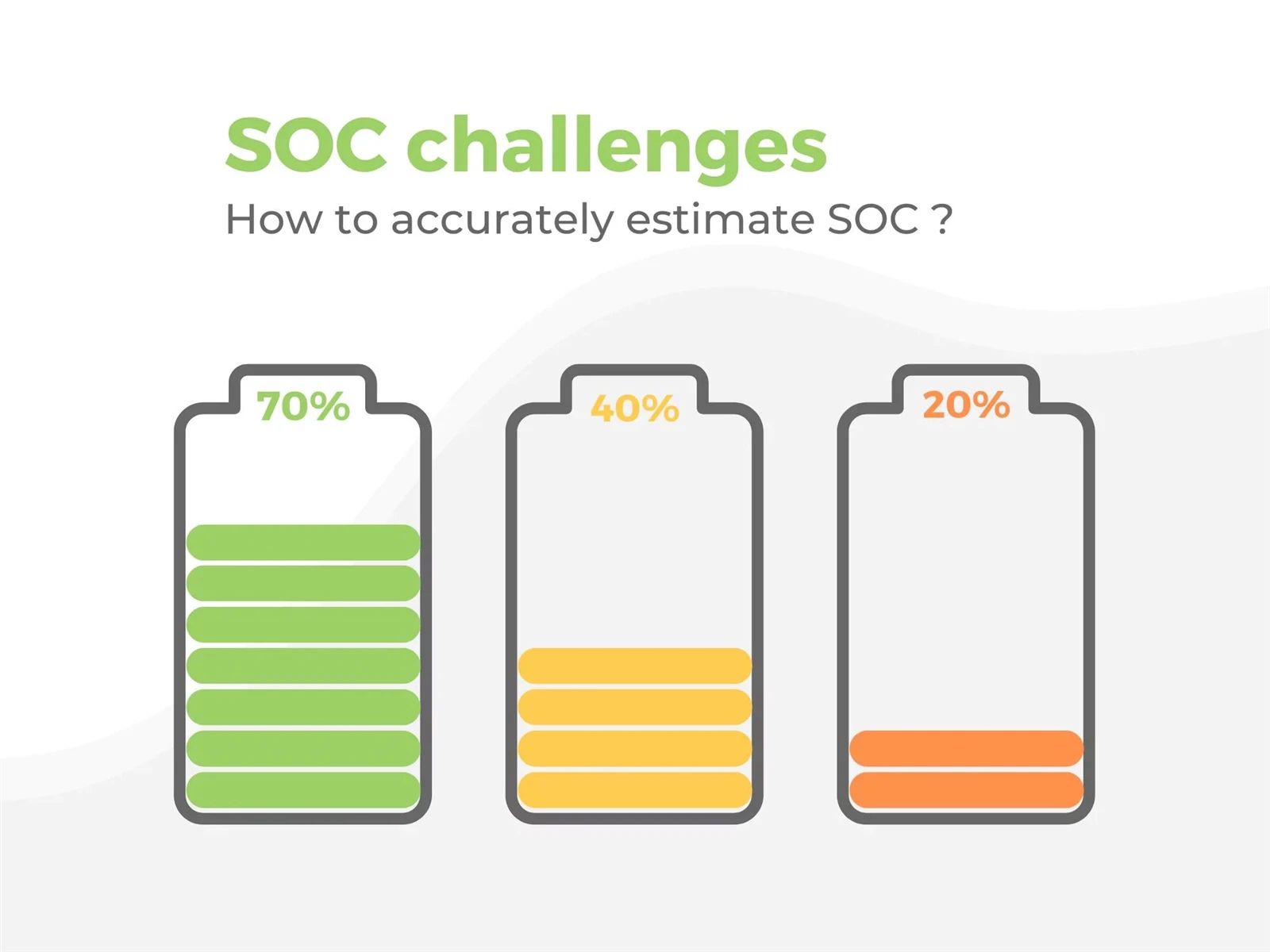

Hoe SoC te berekenen
1. Open circuit spanning (OCV)-methode
Bij de OCV-methode wordt de accuspanning gemeten wanneer deze niet wordt belast. Elk spanningsniveau komt overeen met een specifieke SoC op basis van een vooraf bepaalde spanning-SoC-curve. Deze methode is nauwkeurig, maar vereist dat de batterij een tijdje rust, waardoor deze onpraktisch is voor realtime toepassingen.
Voorbeeld:Stel dat u een lithium-ionbatterij heeft met een nominale spanning van 3,7 V. Wanneer u de spanning zonder belasting meet en ontdekt dat deze 3,6 V bedraagt, kunt u de spanning-SoC-curve van de batterijfabrikant raadplegen. Dit geeft aan dat de SoC ongeveer 80% bedraagt.
2. Tellen van ampère-uren (Ah).
Deze methode volgt de cumulatieve lading die de batterij binnenkomt en verlaat. Door de stroom in de loop van de tijd te integreren, kunnen gebruikers de SoC schatten. Fouten kunnen zich echter ophopen als gevolg van zelfontlading, vooral bij oudere batterijen. Regelmatige herkalibratie is essentieel om nauwkeurige SoC-metingen te behouden.
Voorbeeld:Denk aan een accu met een capaciteit van 100 Ah. Als u hem gedurende 5 uur ontlaadt met een stroomsterkte van 10 A, kunt u de ontladen capaciteit berekenen:
Ontladingscapaciteit=Ontladingsstroom × tijd=10A × 5 uur=50Ah
Uitgaande van een volledig opgeladen toestand (100 Ah) zou de huidige SoC:
SoC=((100Ah−50Ah) / 100Ah ) × 100%=50%
3. Kalman-filtering en machinaal leren
Geavanceerde technieken gebruiken algoritmen om SoC te voorspellen op basis van meerdere invoergegevens, zoals spanning, stroom en temperatuur. Kalman-filters passen schattingen dynamisch aan op basis van realtime gegevens, terwijl machine learning-modellen kunnen leren van historische gegevens om de nauwkeurigheid in de loop van de tijd te verbeteren. Deze methoden zijn vooral nuttig in complexe toepassingen waarbij de batterijcondities fluctueren.
Voorbeeld:Een batterijbeheersysteem (BMS) maakt gebruik van Kalman-filtering om SoC-schattingen dynamisch aan te passen. Op een bepaald moment meet het systeem een ontlaadstroom van -5 A en een spanning van 3,6V bij 25 graden. Na verwerking van deze gegevens schat het algoritme de SoC op 78%.
Hoe SoH te berekenen
1. Interne weerstandsmeting
Het meten van de interne weerstand van een batterij kan inzicht geven in de gezondheid ervan. Een toename van de weerstand duidt vaak op degradatie. Technieken zoals impedantiespectroscopie kunnen de weerstand over verschillende frequenties nauwkeurig meten, waardoor een uitgebreider beeld ontstaat van de gezondheid van de batterij.
Voorbeeld:Met impedantiespectroscopie meet je de interne weerstand van een lithium-ionbatterij. Als de gemeten weerstand 30 milli-ohm is, terwijl de weerstand van een nieuwe batterij 10 milli-ohm is, geeft deze toename aan dat de gezondheid van de batterij in de loop van de tijd is verslechterd.
2. Capaciteitstesten
Door gecontroleerde laad-ontlaadcycli uit te voeren, kunnen gebruikers de capaciteitsvervaging in de loop van de tijd meten. Door de huidige capaciteit te vergelijken met de oorspronkelijke capaciteit, kunnen gebruikers de SoH berekenen. Deze methode vereist tijd en nauwkeurige controle over de testomstandigheden om nauwkeurige resultaten te garanderen.
Voorbeeld:Je voert een gecontroleerde laad-ontlaadtest uit. Nadat de batterij volledig is opgeladen, observeert u de prestaties ervan onder een bepaalde belasting. De accu had aanvankelijk een vermogen van 100 Ah, maar ondersteunt nu onder dezelfde omstandigheden nog maar 80 Ah. Daarom zou de SoH worden berekend als:
SoH=(80Ah / 100Ah) × 100%=80%
3. Datagestuurde analyses
Moderne BMS kunnen prestatiestatistieken voortdurend monitoren en algoritmen toepassen om SoH te beoordelen. Deze systemen analyseren verschillende parameters, waaronder temperatuur, oplaadcycli en gebruikspatronen, en bieden realtime gezondheidsbeoordelingen die zich aanpassen aan veranderende omstandigheden.
Voorbeeld:Een slim BMS bewaakt voortdurend de laadcycli van de accu, die de 500 hebben bereikt. Het registreert een gemiddelde ontlaadstroom van 10 A en merkt op dat de temperatuur schommelt tussen -10 graden en 40 graden. Op basis van deze gegevens beoordeelt het systeem de huidige SoH op 75% en voorspelt het een resterende levensduur van ongeveer 600 extra laadcycli.
Factoren die van invloed zijn op SoC en SoH
1. Temperatuur
Temperatuur speelt een cruciale rol in de prestaties en gezondheid van de batterij. Hoge temperaturen kunnen chemische reacties versnellen, wat leidt tot snellere veroudering, terwijl lage temperaturen de capaciteit en efficiëntie kunnen verminderen. Optimale bedrijfstemperaturen variëren over het algemeen van 20 graden tot 25 graden voor lithium-ionbatterijen.
2. Laad- en ontlaadtarieven
De snelheid waarmee een batterij wordt opgeladen of ontladen, heeft een aanzienlijke invloed op de SoC en SoH. Ontladingen met een hoge C-snelheid kunnen thermische stress veroorzaken, terwijl ultrasnel opladen de interne temperaturen kan verhogen. Fabrikanten bieden aanbevolen laad- en ontlaadsnelheden om deze effecten te verzachten.
3. Fietspatronen
De frequentie en diepte van de laad-ontlaadcycli kunnen de gezondheid van de batterij beïnvloeden. Ondiepe cycli (gedeeltelijke ontladingen) zijn over het algemeen minder schadelijk dan diepe cycli, wat na verloop van tijd tot aanzienlijk capaciteitsverlies kan leiden.
