Met de ontwikkeling van batterijtechnologie en de popularisering van batterijkennis hebben steeds meer mensen geleerd om zelf batterijen te maken. 48V-batterijen zijn een gemeenschappelijke keuze geworden voor middelgrote en krachtige elektrische fietsen vanwege hun balans tussen vermogen, efficiëntie en grootte. De gemeenschappelijke batterijen die op de markt beschikbaar zijn, kunnen echter niet altijd aan uw specifieke behoeften voldoen in termen van vorm, capaciteit of budget. Voor degenen met technisch talent en een passie voor praktische werkzaamheden, kunnen doe-het-zelf 48V-batterijen een lonende en kosteneffectieve oplossing zijn.

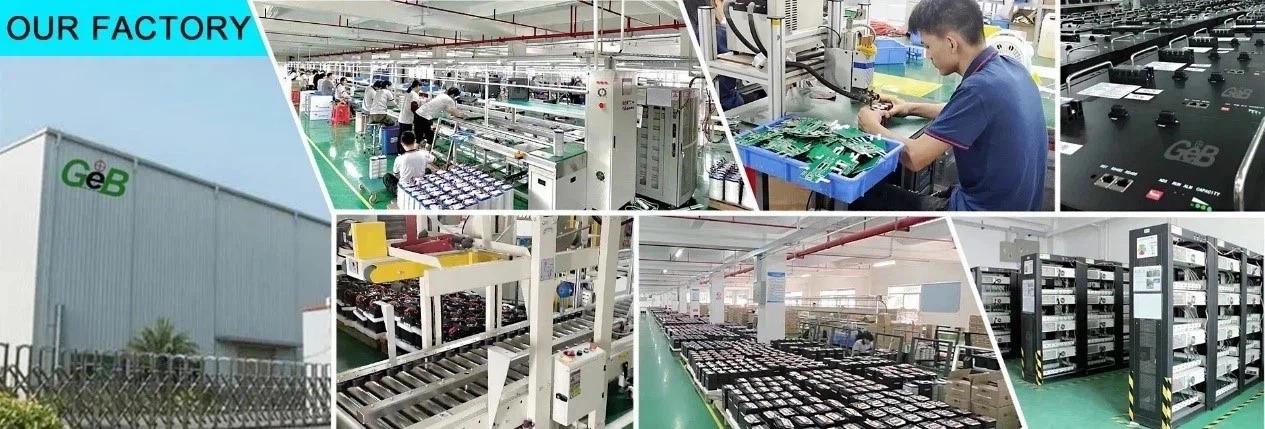

Als professionalFabrikant van e-bike batterijen, we begrijpen elk proces van batterijproductie. Om meer mensen in staat te stellen het principe van de batterijproductie te begrijpen, zullen we vandaag in detail introduceren hoe u een 48V elektrische fietsbatterij voor iedereen in deze handleiding kunt maken.
Waarom uw eigen 48V e-bike batterij bouwen?
Een doe -het -zelfbenadering maakt volledige aanpassing van de batterij mogelijk:
- Spanning en capaciteit, gebaseerd op uw gewenste rijbereik en motorvereisten
- Fysieke afmetingen, waardoor het pakket goed in het frame of de tas van uw fiets past
- Kostenefficiëntie, aangezien aankoopcomponenten afzonderlijk kunnen verlagen, kunnen de totale kosten verlagen
Het biedt ook een leermogelijkheid voor degenen die een dieper inzicht willen hebben in hoe e-bike-energiesystemen functioneren. Dat gezegd hebbende, het monteren van een lithium-ionbatterij omvat aanzienlijke elektrische kennis en veiligheidsbewustzijn. Dit is geen project voor beginners zonder de juiste voorbereiding.
Inzicht in de 48V -batterijconfiguratie
Een 48V-batterij bestaat meestal uit 13 lithium-ioncellen in serie (13S), elk met een nominale spanning van 3,7 V, wat resulteert in in totaal 48,1V. Om de capaciteit (ah) te vergroten, worden parallelle groepen (p) van deze 13- celreeksen gemaakt. Bijvoorbeeld:
- A 13S3P Pack=48 V, ~ 8.7Ah
- A 13S5P Pack=48 V, ~ 12.5Ah
- A 13S8P Pack=48 V, ~ 20Ah
Elke extra parallelle cel verhoogt de capaciteit van de versterker en de huidige hanteringsmogelijkheden van de batterij. Het selecteren van de juiste configuratie hangt af van uw rije behoeften-klimmende steile terrein, het pendelen van langere afstanden of het ondersteunen van hogere wattage-motoren.
Gereedschap en materialen die je nodig hebt
Voordat u de build start, kunt u de volgende benodigdheden voorbereiden:
Batterijcomponenten:
- 18650 lithium-ioncellen (hoeveelheid hangt af van de configuratie)
- Pure nikkelstrips (voor verbindingen met lage weerstand)
- BMS (batterijbeheersysteem) beoordeeld voor 48V -systemen
- Hoogstroomdraden (12-16 awg)
- Connectoren (XT60, Anderson, etc.)
Hulpmiddelen:
- Spot lasser (voorkeur voor veilige celverbindingen)
- Multimeter of digitale voltmeter
- Soldering ijzer en soldeer
- Kapton -tape / elektrische isolatie
- Verhit krimpende slang en hete luchtpistool
- Veiligheidshandschoenen en oogbescherming
Stapsgewijze instructies
Stap 1: Plan uw batterijlay -out
Ontwerp een duidelijke lay -out van uw celopstelling op papier of gebruik software. Of het nu gaat om een lineaire of gespreid structuur, het doel is een compacte en gebalanceerde vorm die bij uw installatieruimte past.
Stap 2: Controleer en bereid cellen voor en bereid
Meet de spanning van elke cel om consistentie te garanderen (idealiter allemaal binnen 0. 05V van elkaar). Cellen met aanzienlijk verschillende spanningen mogen niet worden gebruikt, omdat dit kan ontstaan en het risico op kortsluiting of oververhitting kan verhogen.
Stap 3: Bouw parallelle groepen
Monteer cellen eerst parallel. Om bijvoorbeeld een 13S5P -pakket te bouwen, maakt u elk 5 parallelle groepen van 13 cellen elk. Gebruik een pleklasser om nikkelstrips te bevestigen over positieve en negatieve terminals van elke groep.
Stap 4: Verbind seriesgroepen
Link vervolgens deze parallelle groepen in serie-positief van de ene groep aan die negatief zijn van de volgende die de richting alterneert terwijl u ze stapelt. Gebruik warmtebestendige lijm of mechanische mallen om cellen op hun plaats te houden tijdens het lassen.
Stap 5: Installeer de BMS
Monteer het BMS op isolerend schuim aan het ene uiteinde van het pakket. Volg het bedradingsschema dat bij uw BMS wordt geleverd om de balans correct aan te sluiten, leidt naar elke serie Junction. Soldeer vervolgens de hoofdladen/ontladingsdraden:
- B- Negatief batterij
- C- Negatief opladen
- P- Negatief laden (motor/controller)
Positieve leads delen meestal dezelfde terminal.
Stap 6: Dicht en bescherm de batterij
Wikkel het pakket in een laag schuimvulling en zet het vervolgens vast met warmte krimpende slang voor trillingsweerstand en matige vochtbescherming. Zorg ervoor dat alle terminals zijn geïsoleerd en label het pakket met zijn spanning en capaciteit voor toekomstige referentie.
Veiligheidsrichtlijnen om te volgen
Meng geen cellen uit verschillende batches of merken.
- Solde nooit rechtstreeks naar celterminals-gebruiksspotlassen om warmteschade te minimaliseren.
- Draag altijd oogbescherming, handschoenen en vermijd in de buurt van brandbare materialen.
- Controleer de polariteit voordat u verbindingen maakt om ongevallen met omgekeerde spanning te voorkomen.
- Test uw pakket onder lage belasting vóór volledig gebruik.
Opladen en onderhoudstips
- Gebruik een lithium-compatibele 54.6V-lader met de huidige beoordeling rond 10-20% van de capaciteit van uw batterij (bijv. 2A-4A voor 20Ah).
- Vermijd volledige lozingen; Houd gebruik tussen 20% - 80% voor een optimale levensduur.
- Bewaar de batterijen bij kamertemperatuur, weg van direct zonlicht of vriestomstandigheden.
Conclusie
Het bouwen van een 48V elektrische fietsbatterij kan zowel kosteneffectief als lonend zijn voor technisch hellende gebruikers. Hiermee kunt u uw batterij op uw exacte specificaties aanpassen en tegelijkertijd de innerlijke werking van het stroomsysteem van uw fiets begrijpen. Dit project vereist echter strikte naleving van elektrische veiligheidspraktijken en een bereidheid om te leren. Neem nu contact met ons op voor meer informatie over elektrische fietsbatterijen. ((sales@gebattery.co )
