In het groeiende veld van elektrische voertuigen is de vraag naar krachtige batterijen voor elektrische fietsen (E-bikes) enorm gestegen als gevolg van de behoefte aan een groter bereik, betere veiligheid en grotere efficiëntie. Het lithium-ion (Li-ion) accupakket is een van de meest kritische componenten van elke e-bike. Als de topfabrikant vanelektrische fietsbatterijen in Chinagaat dit artikel dieper in op het basisproductieproces en ontwerpoverwegingen voor het bouwen van betrouwbare, krachtige lithium-ionbatterijpakketten voor elektrische fietsen.
De basisprincipes van lithium-ionbatterijpakketten voor e-bikes begrijpen
Lithium-ionbatterijpakketten zijn de krachtpatsers achter elektrische fietsen en bieden een hoge energiedichtheid, een lange levensduur en een relatief laag gewicht in vergelijking met traditionele loodzuurbatterijen. Deze pakketten bestaan doorgaans uit verschillende lithiumcellen die in serie of parallel zijn geplaatst en die de benodigde spanning en capaciteit leveren om de motor van de fiets efficiënt te laten presteren.
Het ontwerp van het accupakket moet compatibiliteit met het aandrijfsysteem van de e-bike garanderen, waardoor het koppel, de acceleratie en de actieradius worden gemaximaliseerd. Lithiumijzerfosfaat (LiFePO4) en lithium-nikkel-mangaan-kobaltoxide (NMC) zijn de meest voorkomende chemicaliën die worden gebruikt in e-bike-accu's, die elk specifieke voordelen bieden op het gebied van stabiliteit, levensduur en energiedichtheid.

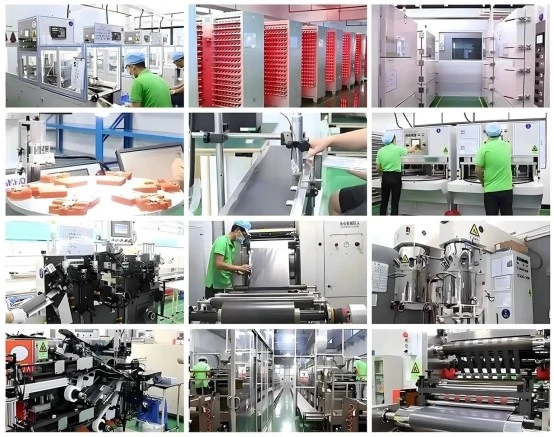

Het productieproces van lithium-ionbatterijen voor e-bikes
Het productieproces van een lithium-ionbatterijpakket voor e-bikes is ingewikkeld en omvat verschillende belangrijke fasen om zowel de prestaties als de veiligheid te garanderen.
Stap 1: Selectie van grondstoffen en celvoorbereiding
Het productieproces begint met de zorgvuldige selectie van batterijcellen. Lithium-ionbatterijen voor e-bikes maken doorgaans gebruik van cilindrische cellen (zoals de 18650 of 21700), prismatische cellen of buidelcellen, elk gekozen op basis van de gewenste toepassing. Fabrikanten betrekken cellen van gerenommeerde leveranciers om kwaliteit en consistentie te garanderen. Cellen worden vervolgens gesorteerd op basis van belangrijke kenmerken, zoals spanning en interne weerstand, om uniformiteit en langdurige prestaties te garanderen.
Stap 2: Montage van batterijcellen

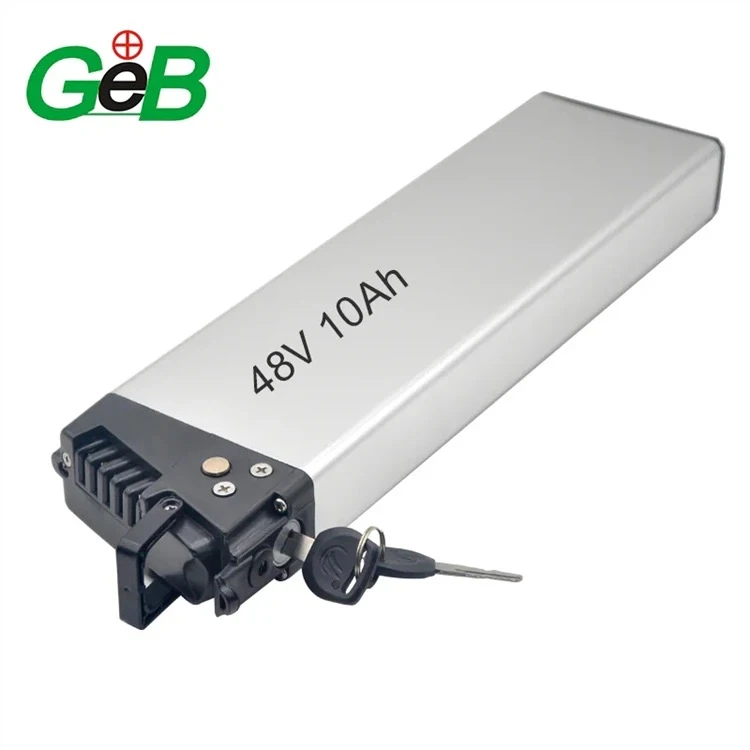

Zodra de cellen zijn voorbereid, begint het assemblageproces. Denk hierbij aan het in serie of parallel aansluiten van de cellen, afhankelijk van de benodigde spanning en capaciteit van het E-bike systeem. Een typische 48V-accu voor e-bikes kan bijvoorbeeld 13-14 cellen in serie gebruiken (elk 3,7 V), terwijl grotere accupakketten voor krachtige e-bikes mogelijk extra cellen nodig hebben.
De cellen zijn gerangschikt in een beschermende behuizing, vaak gemaakt van duurzaam ABS-kunststof, dat slagvastheid en corrosiebescherming biedt. Deze behuizing is ontworpen om de batterij te beschermen tegen externe omstandigheden zoals water, stof en extreme temperaturen.
Stap 3: Integratie van het batterijbeheersysteem (BMS)
Een cruciaal onderdeel van het accupakket is het Battery Management System (BMS). Het BMS bewaakt de gezondheid van het batterijpakket door de laad- en ontlaadcycli te reguleren, waardoor de cellen worden beschermd tegen overladen, overmatig ontladen en kortsluiting. Het BMS zorgt ook voor de algehele veiligheid van de batterij door de thermische regeling en de spanningsbalans over de cellen te handhaven.
In high-end e-bikesystemen zijn geavanceerde slimme GBS-oplossingen met CANBUS- of UART-communicatieprotocollen geïntegreerd om de prestaties in realtime te monitoren en diagnostiek en optimalisatie tijdens het gebruik mogelijk te maken.
Stap 4: Isolatie- en veiligheidsvoorzieningen
Het accupakket moet goed geïsoleerd zijn om kortsluiting te voorkomen en de veiligheid tijdens het gebruik te garanderen. Thermische isolatiematerialen zijn toegevoegd om te beschermen tegen warmteontwikkeling, terwijl hoogwaardige bedrading en connectoren worden gebruikt om een veilige verbinding tussen cellen en de motor te garanderen.
Het ontwerp van het pakket omvat ook interne veiligheidsvoorzieningen, zoals zekeringen en overdrukventielen, om te beschermen tegen risico's zoals oververhitting of externe fysieke schade.
Overwegingen bij het ontwerpen van accu's voor e-bikes
Bij het ontwerpen van een lithium-ion accupakket voor e-bikes moet rekening worden gehouden met een aantal belangrijke factoren:
Spannings- en capaciteitsvereisten: De eerste stap in het ontwerpproces is het begrijpen van de spannings- en capaciteitsvereisten van het specifieke e-bikemodel. Een 48V-accupakket levert bijvoorbeeld doorgaans het benodigde vermogen voor e-bikes met hogere prestaties. De capaciteit, gemeten in ampère-uren (Ah), bepaalt hoe ver de e-bike kan reizen op één acculading, wat een cruciale overweging is voor zowel forensen als recreatieve fietsers.
Batterijvormfactor: E-bike-batterijpakketten zijn er in verschillende vormfactoren, zoals cilindrische, prismatische of buidelcellen. Elke vormfactor heeft unieke voordelen. Cilindrische cellen zijn duurzaam en kosteneffectief, terwijl prismatische cellen ruimtebesparender zijn en buidelcellen licht en flexibel zijn, ideaal voor compacte of op maat gemaakte ontwerpen. De vormfactor heeft een directe invloed op het algehele ontwerp van het batterijpakket, inclusief de grootte, vorm en prestaties.
Temperatuurbeheer: Lithium-ionbatterijen zijn gevoelig voor temperatuurschommelingen, en extreme hitte of kou kan hun prestaties en levensduur aanzienlijk beïnvloeden. Het ontwerp van het batterijpakket moet effectieve oplossingen voor thermisch beheer omvatten om een optimale bedrijfstemperatuur te behouden, vooral in gebieden waar extreme weersomstandigheden voorkomen. Er worden vaak koelplaten of thermische pads ingebouwd om de warmteafvoer te beheersen.
Duurzaamheid en bescherming: De externe behuizing van het batterijpakket moet duurzaam zijn en bestand tegen schokken, trillingen en omgevingsfactoren zoals water en stof. Veel fabrikanten kiezen voor ABS-kunststof vanwege de balans tussen duurzaamheid, kosten en productiegemak. Bovendien zijn er beveiligingscircuits en zekeringen geïntegreerd om overstroom, overbelasting en kortsluiting te voorkomen, waardoor de algehele veiligheid van de accu van de e-bike wordt vergroot.
Kwaliteitscontrole en testen
Het garanderen van de kwaliteit en veiligheid van lithium-ion accupakketten voor e-bikes is van cruciaal belang. In elke fase van het productieproces worden strenge kwaliteitscontrolemaatregelen geïmplementeerd. Deze omvatten het testen van de afzonderlijke cellen op spanning en weerstand, het garanderen van uniformiteit bij de montage en het verifiëren dat het batterijbeheersysteem (BMS) correct functioneert.
Bij de laatste tests worden de prestaties van het pakket onder verschillende omstandigheden geëvalueerd, waaronder laad- en ontlaadcycli, thermische tests en capaciteitstesten. Het doel is ervoor te zorgen dat het accupakket voldoet aan de hoogste normen op het gebied van prestaties, betrouwbaarheid en veiligheid.
Trends in de productie van e-bike-batterijen
De batterij-industrie voor e-bikes blijft innoveren, met verbeteringen gericht op het verbeteren van de energiedichtheid, het verminderen van het gewicht en het verbeteren van de veiligheid. Fabrikanten onderzoeken nieuwe batterijchemie, zoals lithiumijzerfosfaat (LiFePO4), dat superieure thermische stabiliteit en een langere levensduur biedt. Bovendien passen fabrikanten duurzame praktijken toe, waaronder het recyclen van batterijen en energie-efficiënte productietechnieken, om hun impact op het milieu te verminderen.
Een andere belangrijke trend is de ontwikkeling van snellaadtechnologieën, die de tijd die nodig is om de accu van een e-bike op te laden aanzienlijk verkorten. Naarmate de vraag naar elektrische fietsen groeit, zullen deze innovaties een cruciale rol spelen bij het verbeteren van de algehele e-bike-ervaring.
Conclusie
Het lithium-ionbatterijpakket is een cruciaal onderdeel van elke e-bike en het ontwerp- en fabricageproces ervan zijn essentieel voor het leveren van een krachtig, betrouwbaar en veilig product. Door de belangrijkste stappen te begrijpen die betrokken zijn bij de productie van batterijen voor e-bikes, variërend van het sorteren en assembleren van cellen tot de integratie van geavanceerde batterijbeheersystemen, kunnen fabrikanten batterijen produceren die de volgende generatie elektrische fietsen van stroom voorzien. Met de voortdurende vooruitgang op het gebied van batterijtechnologie ziet de toekomst van e-bikes er rooskleuriger uit dan ooit.
